４．波動
１．波動一般
タイトルをクリックすると、実験書（PDFファイル）が開きます。| 写真 | タイトル | 説明 | ビデオ | |
|---|---|---|---|---|
| 411 |  |
波の性質に関する実験（1次元の波） | スリンキーを使ってバネに生じる縦波や横波を観察する。ひごにバイブレーターで振動を与えて，ひごの太さによって定常波の節の数が変わることを観察する。 | |
| 412 |  |
波の性質に関する実験（2次元の波） | ①水の入った透明容器をOHPで投影して，屈折・回折・干渉の現象を観察する。②2点を波源とする円形水面波の干渉模様を再現する。 | |
| 413 |  |
波の式と位相（付・電波望遠鏡） | 2個のパラボラ型マイクで音波を観察することによって，位置座標の違いによる位相差から音源の波長と振動数を推定する。波の式の理解に役立つとともに，配置を変えると干渉型電波望遠鏡の原理を説明できる。 |
２．音波
| 421 |  |

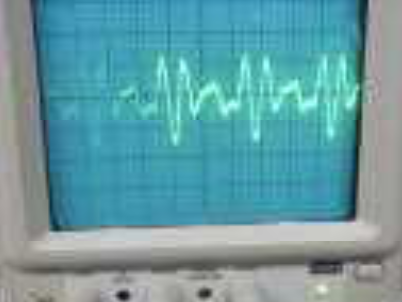

音の性質に関する実験（波形） | 人の声や楽器の音の波形をオシロスコープで見る。倍音を重ね合わせの原理で合成する。共鳴おんさを使い，うなりの波形をオシロスコープで見る。うなりの式を波の式から求める。ワイングラスを濡らした指でこすって音を出す。 | |
|---|---|---|---|---|
| 422 |  |
閉管の気柱振動（水平型） | 水平型の気柱共鳴実験。気柱の長さを変えて音源の振動数を測定する。 | |
| 423 |  |
閉管の気柱振動（水管） | 水管を使った気柱共鳴実験。気柱の長さを変えて音源の振動数を測定する。 | |
| 424 |  |

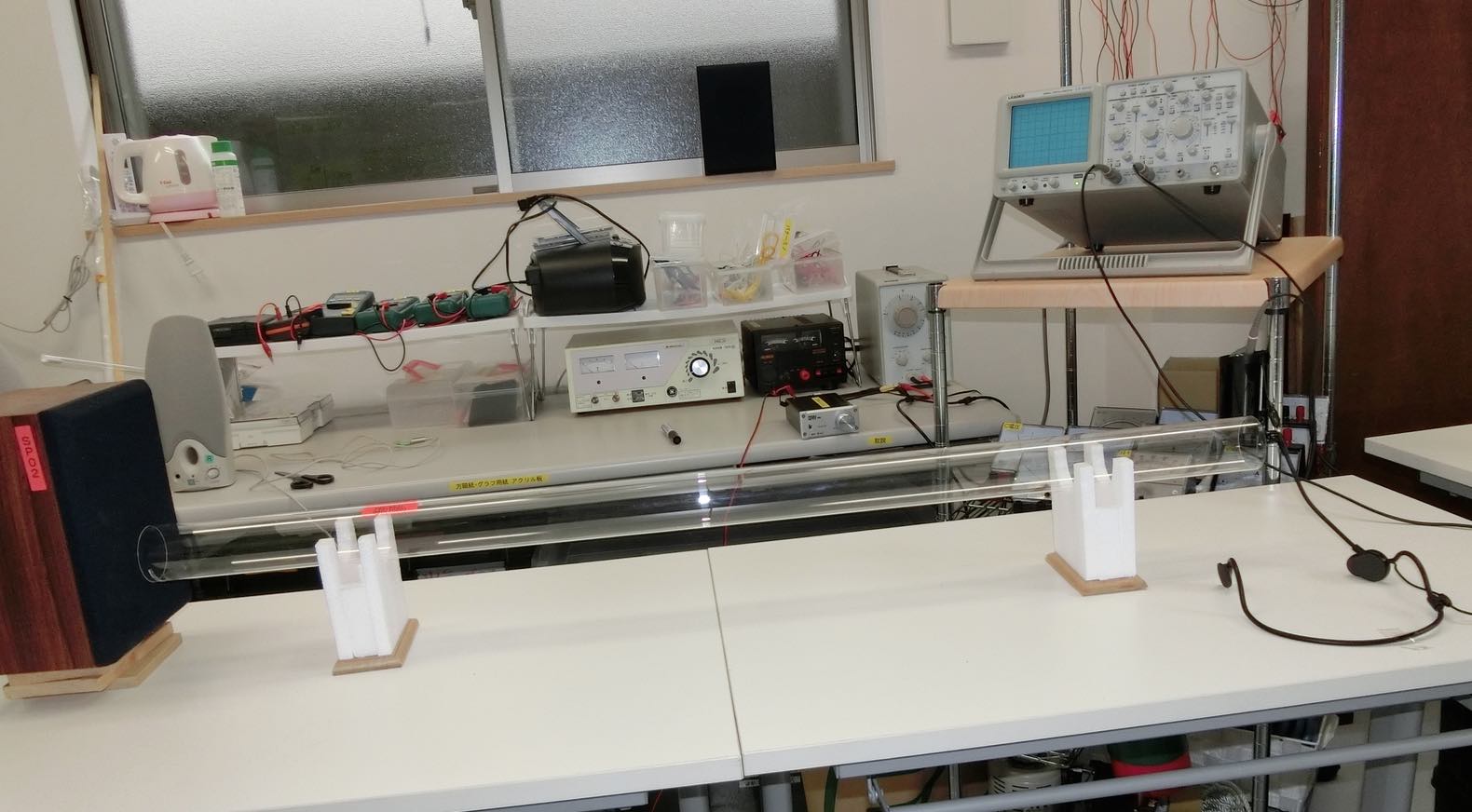

開管の固有振動 | 両側の空いたアクリルパイプの片側から100Hz～1000Hzの音を入れ，振動数を上げながら反対側のマイクで拾ってオシロスコープで振幅を観察する。固有振動数のところで何回か極大となる様子が観察できる。 | |
| 425 |  |

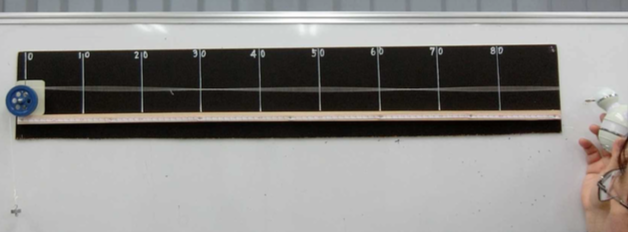

弦の定常波 | 糸の弦にバイブレータで定常波を発生させ，張力と波長の関係を調べる |
３．光波
| 431 |  |
光の性質に関する実験 | ①プリズムによる分光とプリズムを使った拡大鏡②全反射の観察③偏光板の観察とセロハンテープによる振動面の偏向④イリュージョンミラー原理の解説⑤三色の光を白紙に当てて混合色を見る。LED３色の光を任意に混合して，多くの色を出せることを見る。 | |
|---|---|---|---|---|
| 432 |  |

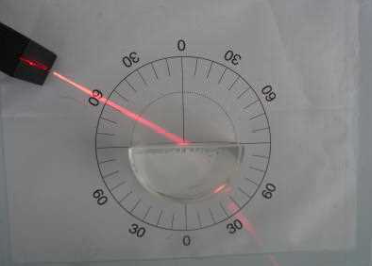

屈折率と全反射（消えるダイヤ） | 半円ガラスによるレーザー光の屈折を入射角を変えて屈折率を求める。全反射。油の中にガラス塊を入れて消えることを観察。 | |
| 433 |  |
レンズの式 | （１／ａ）＋（１／ｂ）＝（１／ｆ）を凸レンズで検証 | |
| 434 |  |

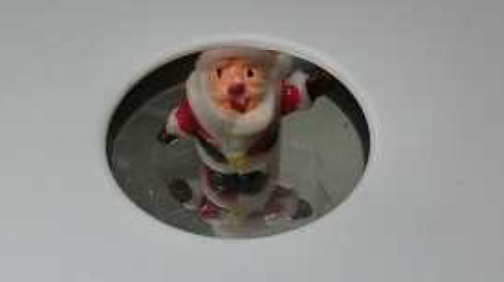

球面鏡の組み合わせ（イリュージョンミラー） | （１／ａ）＋（１／ｂ）＝（１／ｆ）を凹面鏡に応用して，イリュージョンミラーを理解する。 | |
| 435 |  |

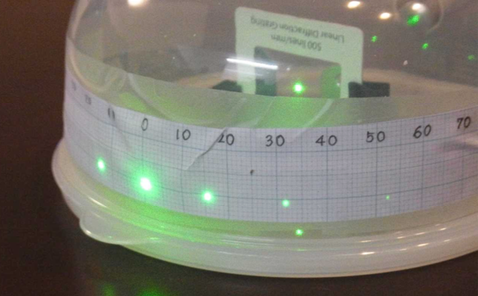

回折格子による波長の測定（円形） | 回折格子によるレーザー光の波長測定（スクリーンは円形） | |
| 436 |  |

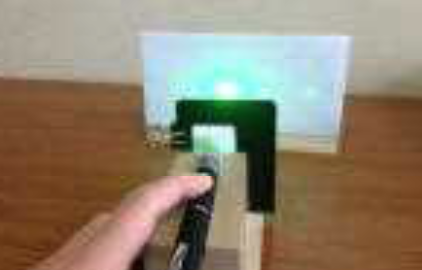

回折格子による波長の測定（平面） | 回折格子によるレーザー光の波長測定（スクリーンは平面） | |
| 437 |  |
回折格子を使った簡易分光器の製作 | 回折格子を使った簡易分光器の製作 |
