クラッチとウォーターポンプの組み立て
クラッチ

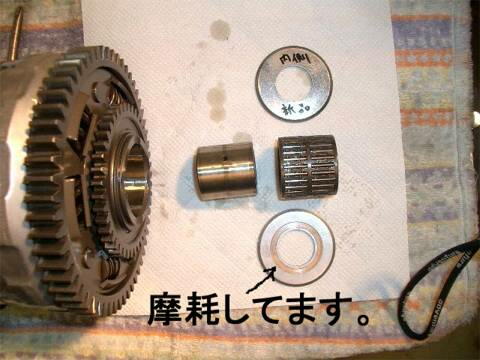

ワッシャーはテーパー面を内側に組みます。
ここのワッシャーは段べりしてたので新品に交換です。

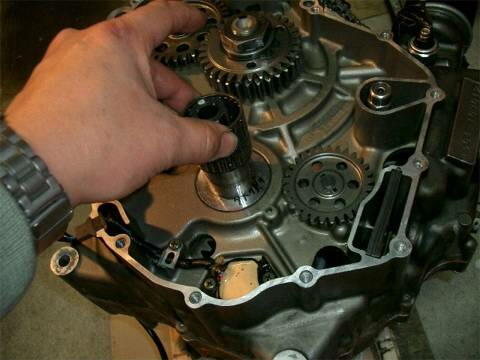

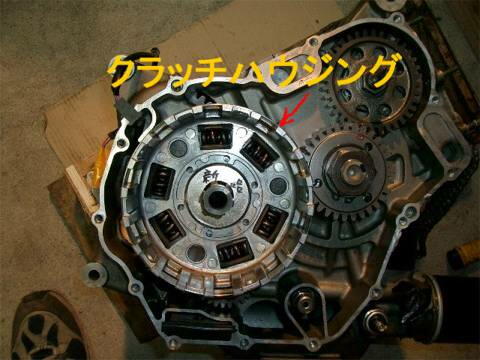

ハウジングを組み立てます。

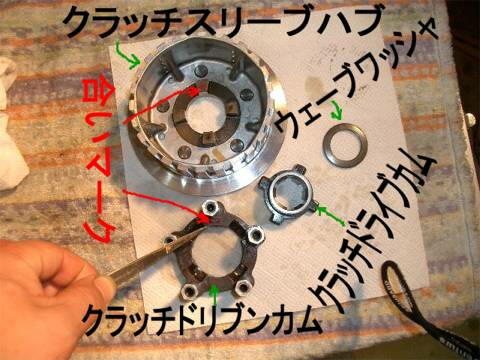

カムをハブに組みますがあいマークを合わせて組み立てます。
ウェーブワッシャは突起面を外に組み立てます。

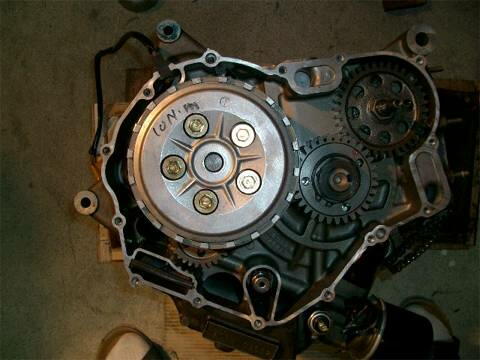

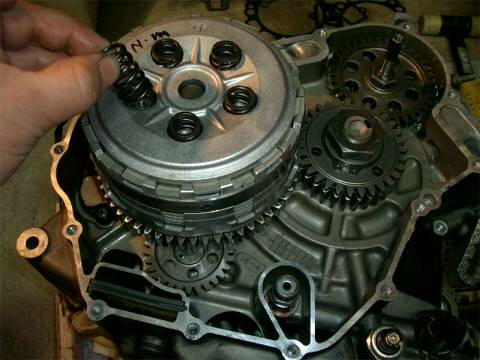

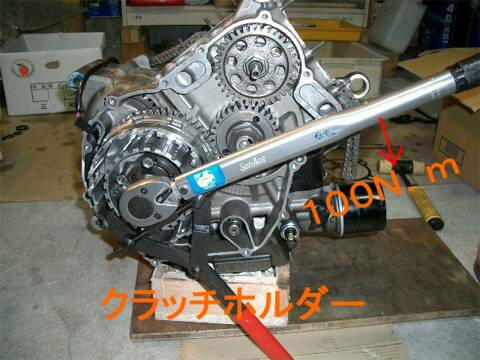

クラッチホルダーを掛けて規定トルクで締めます。

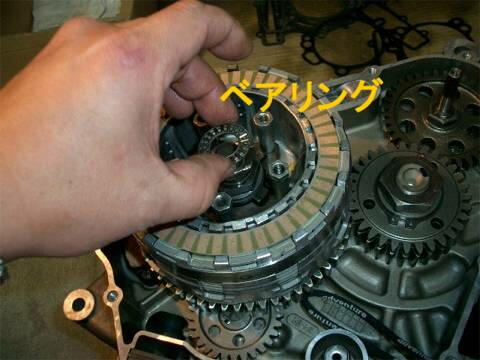

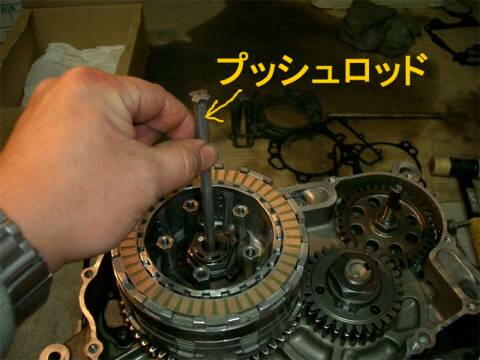

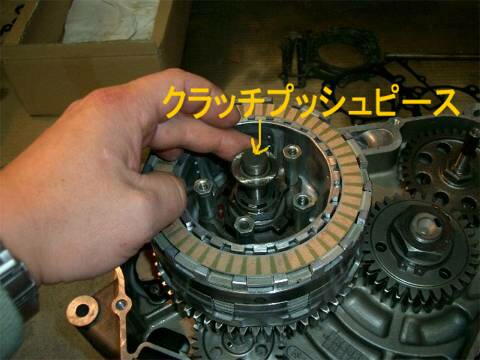

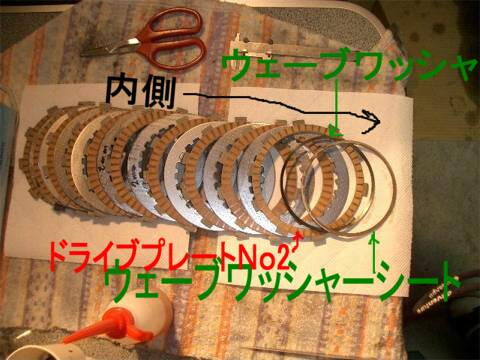

クラッチ板は組み立て順があるのであらかじめ並べておきます。
因みに右側が奥です。
ウェーブワッシャは突起面を奥に！

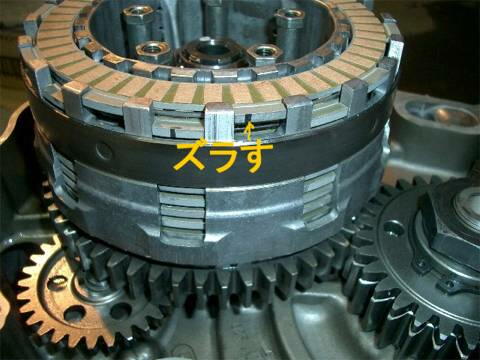

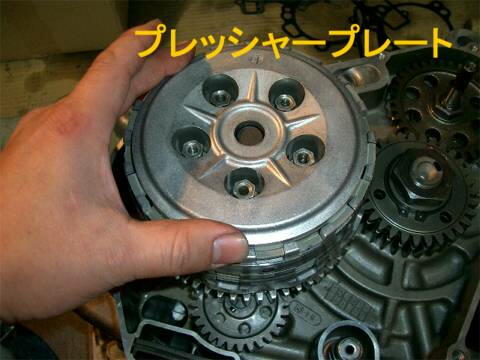

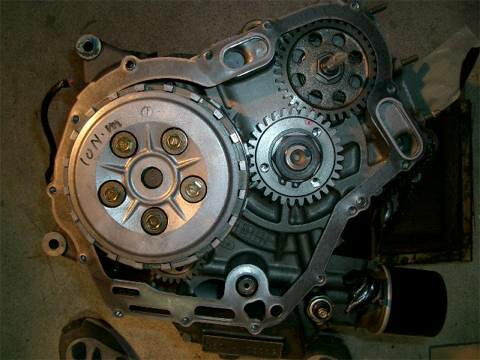

ドライブプレート最後の一枚（一番外）を一溝ズラして組み立てます。
ウォーターポンプ

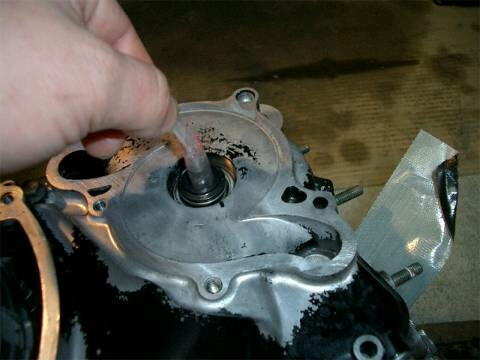

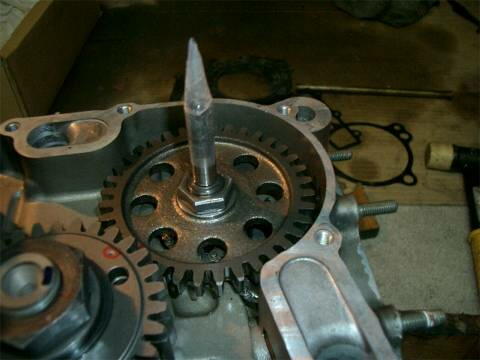

ウォーターポンプシャフトにビニールを被せてシールのリップに傷付かないように
養生しておきます。

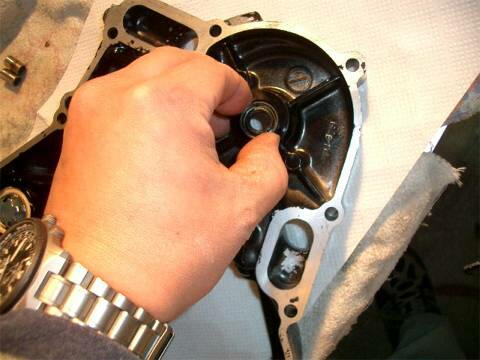

オイルシールを取り付けます。
リップにグリスを塗っておきましょう。

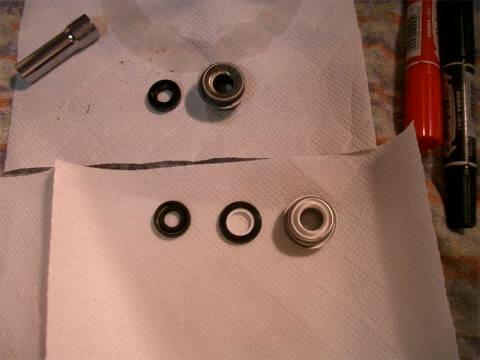

外した部品と見比べて方向とか間違わないように組み立てます。

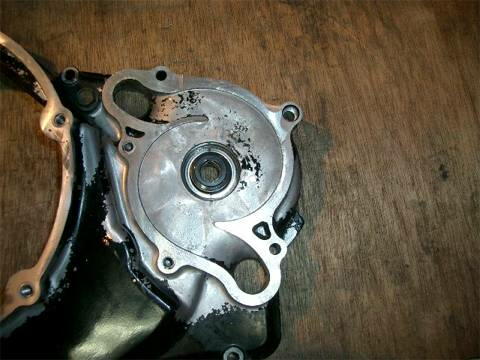

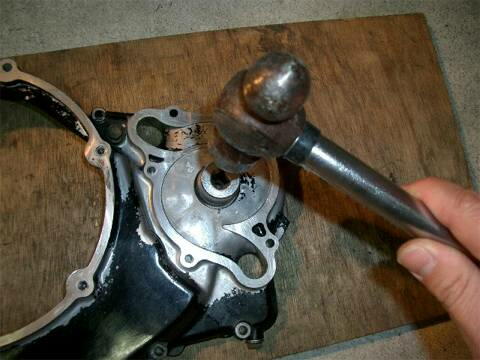

メカニカルシールを圧入します。
ストッパーを痛めないように注意しましょう！
へっへっへっうまく入りました。
メカニカルシールの裏に少し冷却水を塗っておきます。
ガスケットを入れてノックピンも入れてクラッチインナーカバーを入れます。
入れたらシャフトに被せたビニールを外します。

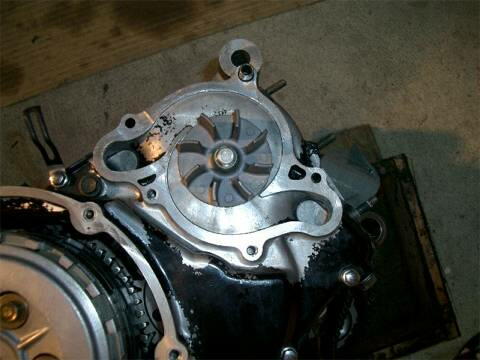

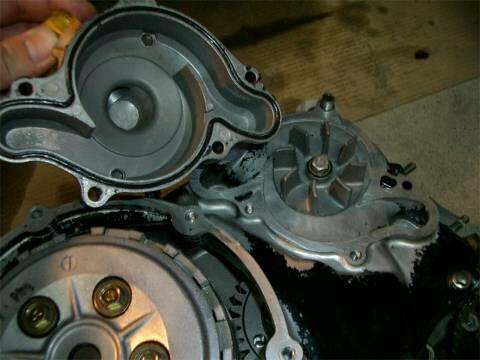

インペラを組み立てます。
ポンプカバーにＯリングにグリスを付けて組み付けまて終了です。
