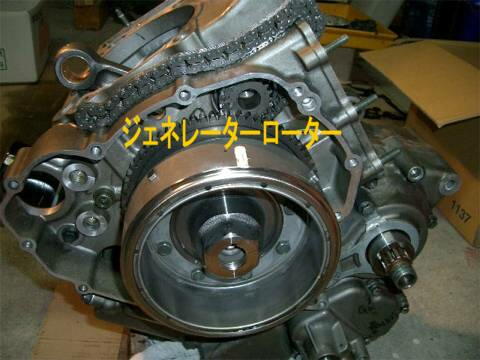

ジェネレーターとプライマリーギヤの組み立て

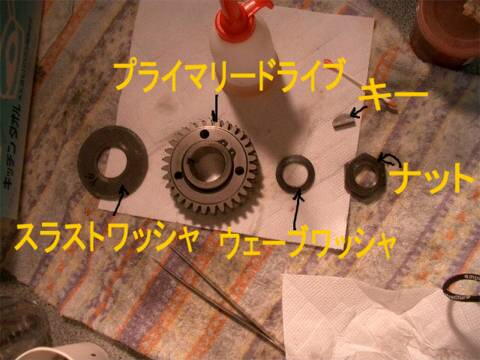

部品を整理しておきましょう。

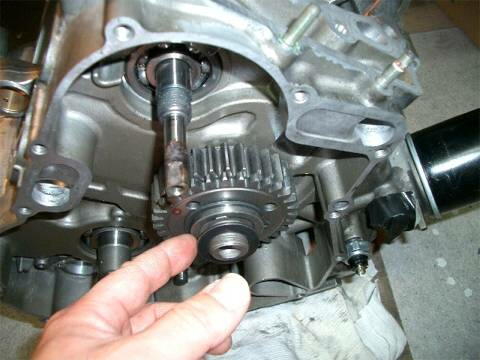

プライマリードライブギヤはシーザスギヤになってます。
スラストワッシャーは面取りしてある方向が内側に入ります。
ウェーブワッシャーは突起面が外方向です。

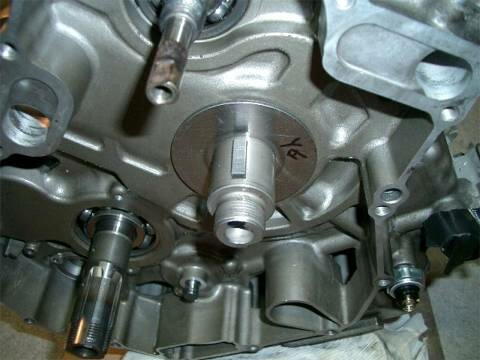

ワッシャーを入れてからキーをシャフトに組み立てます。

ウェーブワシッヤーの方向に注意して入れましょう。

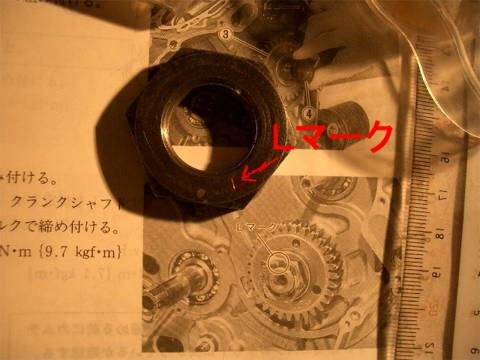

ナットもＬマークが外むきです。
逆ネジなので注意しましょう。

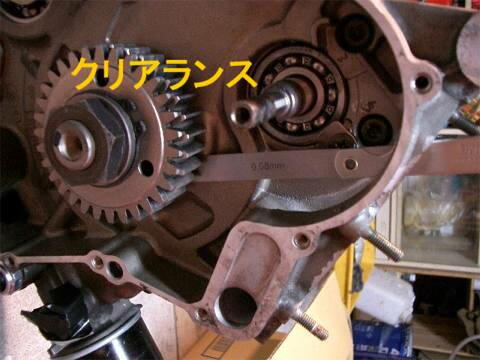

ケースとスラストワッシャーのクリアランスを再確認しておきます。
このエンジンは0.08ｍｍ（０．０６ｍｍ～０．１６ｍｍ）だったかな？
まぁ～許容範囲です。

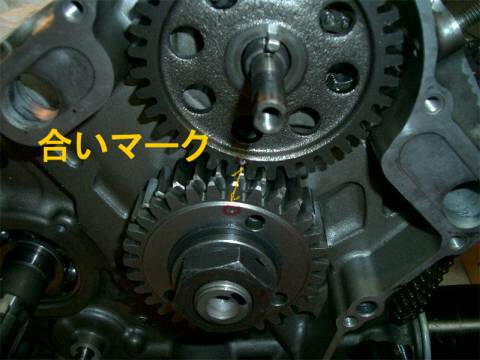

カムギヤドライブにカムチェーンを確実に掛けて合いマークもこの時合わせておきます。
確実に入ってないとカムチェーンが挟まったりした状態でナットを締めちゃうとカムチェーン
が壊れます。

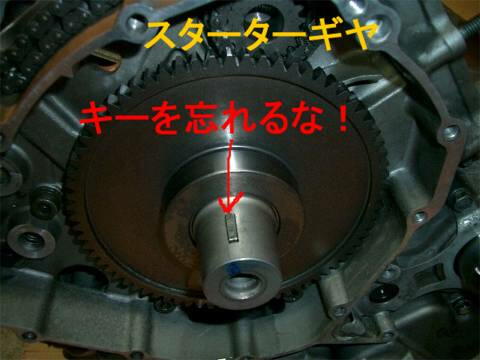

キーをシャフトに入れ回り止めします。

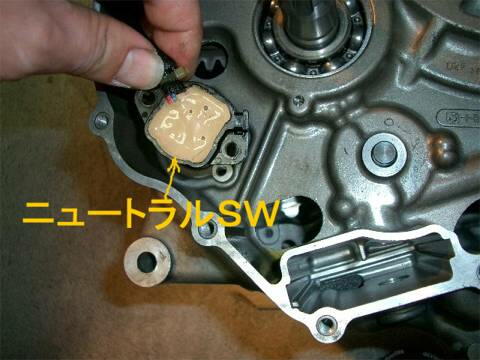

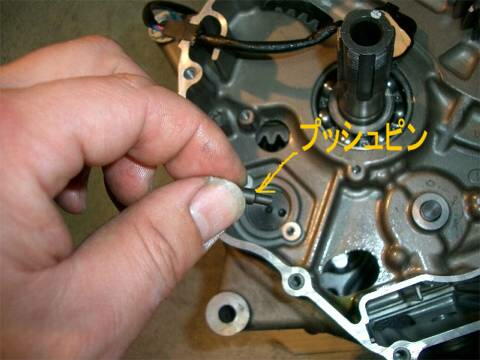

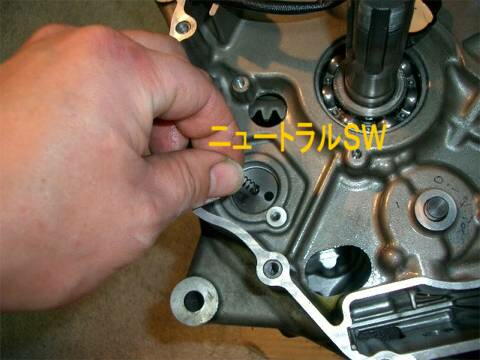

ニュートラルＳＷをくみたてます。

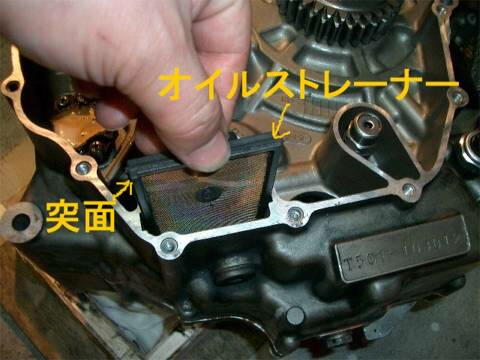

ＯＩＬストレーナーは突起面に注意して入れます。

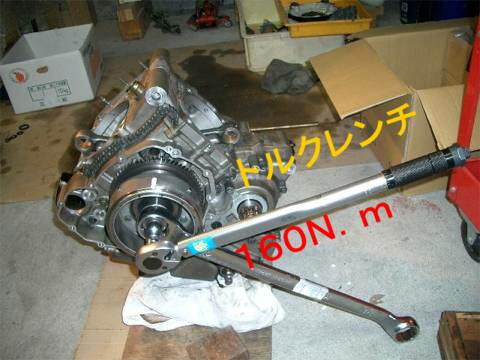

オイルレギュレーターも入れ規定トルクで締めます。

オイルポンプギヤも付けます。
