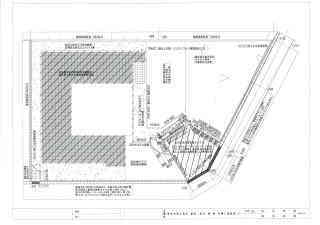

| 平面図 1/100 団地での2区画分の敷地です、画像が更に乱れています。 しかし、凡そのご理解はして戴けると思います。 場内は草が生息しない様に防草シートが敷かれた上に砕石が厚く敷設されて おりました。撤去作業から入りました。 |
 |

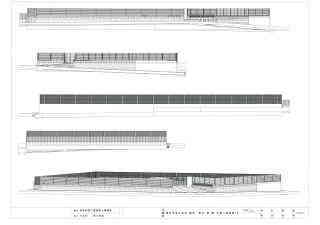

| 立面図面 1/100 建物は急ぎの為、平面図のみからの作成です。 |
 |
| 道路沿いには目隠しフエンス YKK レスティナ５型 t-1000・柱間隔1ｍ＠ 既存のブロックに1段積上げてから全体をモルタル塗りの上でラフトン吹き付け仕上げ。 また、正門部分 YKK片開き扉 YKKエクスライン門扉７型 08-12柱式（左開） 及び車乗り入れの為YKKｴｸｽﾗｲﾝ ｱｯﾌﾟｹﾞｰﾄ ﾜｲﾄﾞ2型ﾊｲﾙｰﾌ36-12H電動式 |
 |

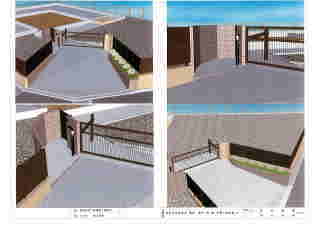

| 正門前には自動点滅点灯式パナソニックエントランスライト
XHEC752HE また以前からのスロープは狭く昇降・意匠問題で拡張して建物との調和を計って施工。 左右共に目隠しフエンスで囲い、片側には花壇を設けています。跳ね上げ門扉と目隠しフエンスとの 接する部分はR変化塀にて意匠を計画しました。 |
 |

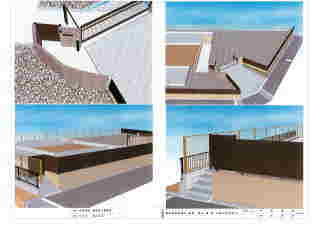

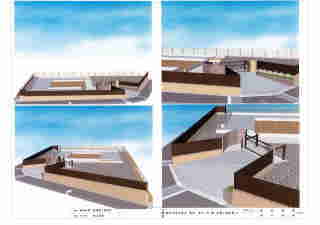

| 正門付近を上空から見た鳥瞰図及び敷地が広い事から通用門が必要だと言う事から 既存のブロックを解体の上で階段と片開き扉を設けています。YKKap商品。 |
