尾翼の製作

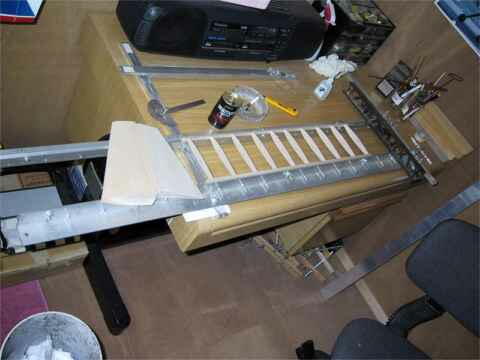

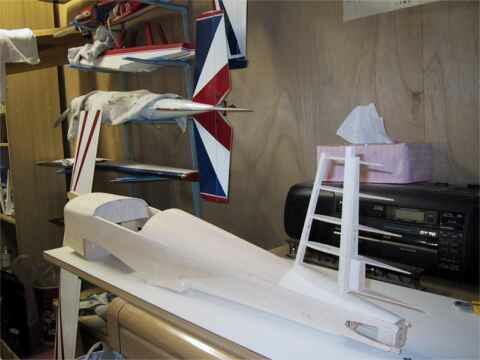

尾翼といえども手抜きをせず冶具を使いましょう。
捩れなどが生じると飛びにクセが出てしまいます。

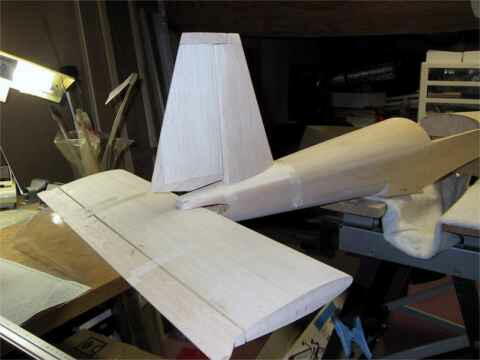

尾翼の位置関係を図面に照らして確認しておきます。
必要に応じて図面にない加工も必要です。

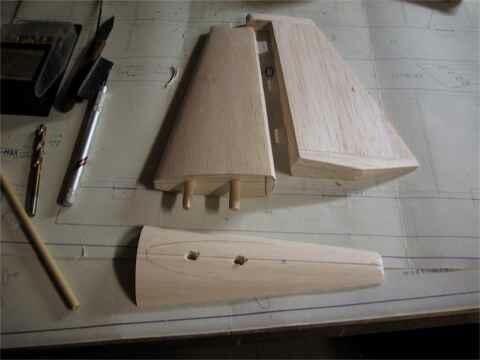

この機体は垂直尾翼のダウエル部分。

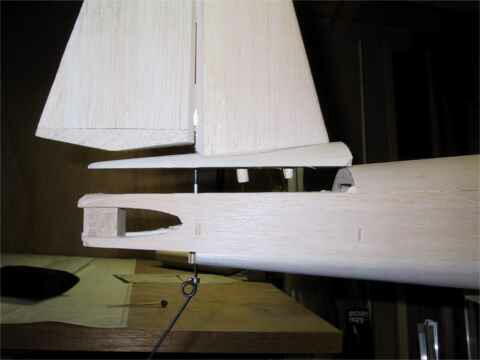

尾輪のシャフト等、組み立て順序も考えておきます。
マスキングテープで仮止めして位置関係の確認と修正をしておきます。

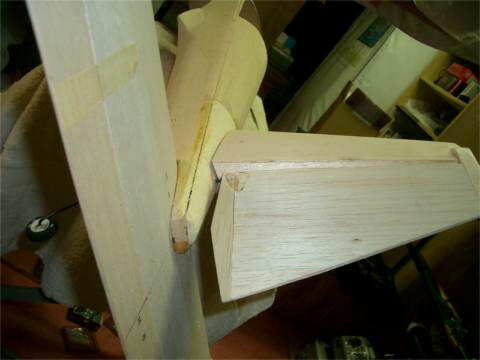

ラダーホーンは通常貫通ボルトを使用するがラダーが厚いためタッピングネジ
で取り付け。そのための補強ベニアを埋める。
