2次元/3次元(炭酸ガス）
レーザー加工機 |
仕様 |
|
|
| モデル名 |

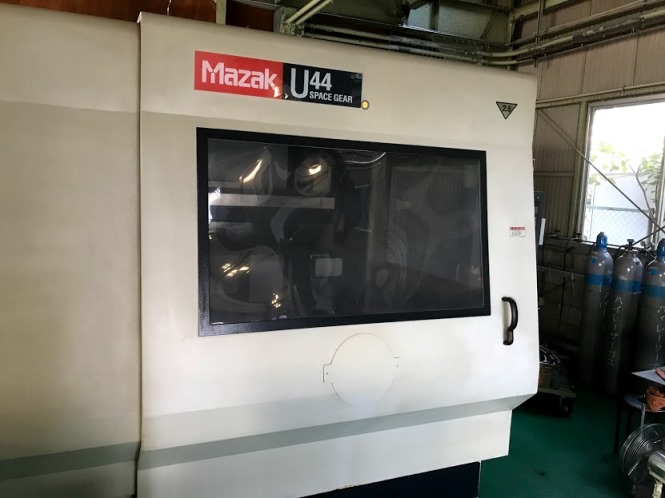

Mazak SPACE GEAR-U44
（ヤマザキマザックオプトニクス 株式会社製） |
| 最大加工寸法 |
立体：900mm × 900mm × 280mm |
| 平板：1,250mm × 1,250mm |
| 軸移動量 |
X軸：1,270mm |
| Y軸：1,270mm |
| Z軸：420mm |
| A軸：±360° |
| B軸：±135° |
| 早送り速度 |
(1,500W)：150Kｇ |
| (1,800W)：195Kg |
| (2,500W)：275Kg |
| (4,000W)：315Kg |
| レーザー発振器 |
出力： 1.5 1.8 2.5 4.0ｋｗ |
| CNC装置 |
MAZAK ＆ FANUC L-64 |
|
|
 |
|
|
|
炭酸ガスレーザー加工機 |
仕様 |
|
 |
| モデル名 |
NEW TURBO-X Jr.
（ヤマザキマザックオプトニクス 株式会社製） |
| 最大加工寸法 |
1,250mm × 1,250mm
（シャトルテーブル 1,250mm × 2,500mm) |
| 最大加工物質量 |
110 kg |
| レーザヘッド上下移動量 |
110 mm |
| テーブル高さ |
900 mm |
| CNC装置 |
MAZATROL L-32B |
| 制御軸数 |
X,Y,Z同時3軸 |
| プログラム方式 |
対話方式及びEIA / ISO |
| メモリー容量 |
320m |
| レーザーガス |
He,N2,CO2 (混合ガス） |
レーザーガス
消費量 |
30L/hr （連続運転時） |
| 送電源容量 |
35ｋVA |
| 機械寸法 |
2,995mm × 2,770mm × 2,205mm |
| 機械総重量 |
6,000kg |
|
|
|
|
ソフトウェア |
|
| 項目 |
形式 |
備考 |
| CAD |
MAZAK−DRAFT （２次元CADソフトウェア） |
・図面作成
・手動展開による展開図作成
・パターン機能 |
| MAZAK - DESIGN （３次元CADソフトウェア） |
・３面図入力によるソリッドモデル作成
・ソリッドモデルを２D画面にコピー
・ソリッドモデルから３D図面作成
・ソリッドモデルから展開図作成
・ソリッドモデルのバラシ機能
・ソリッドモデルのシェーディング表示 |
| CAM |
MAZAK - PROFILE （レーザー加工機用CAMソフトウェア） |
・加工条件自動設定切断条件変更
・加工条件自動決定
・ミクロジョイント自動発生
・矩形ネスティング
・ランダムネスティング
・プラスネスティング
・自由素材形状ネスティング
・ポストプロセッサー （Mazak Laser) |
|
|
